半導體專區

型號：GTR-1215

機臺特色

  • 榮獲2023年臺灣精品獎。
  • 研磨同時監測磨削負載, 防止工件磨削過程中因壓力過大產生變形及破損。
  • 吸盤大小可根據客戶的需求定制, 滿足不同尺寸半導體材料的研削薄化工藝。
  • 晶圓厚度實時監測, 自動補正, 保證晶圓厚度的準確性。
  • 實現300mm矽晶圓減薄厚度 <100μm、TTV<2μm, Ra 0.01μm。
  • 廣泛應用于高硬度材料研磨, 達到快速減薄及整平的效果。
  • 亦可選配花崗石底座

規格表

機型 單位 GTR-1215
砂輪主軸
主軸型式 Hydrostatic
靜壓砂輪主軸回轉精度 mm <0.001
主軸最高轉速 rpm 0~3000
砂輪尺寸(直徑) mm ?304
轉臺
工作臺型式 Hydrostatic
工作臺旋轉精度 mm 0.001
工作臺轉速 rpm 5~300
旋轉臺最大荷重 kg 500
夾具(直徑) mm 4"~12"
盤徑 mm 12"
自動修砂系統
修砂輪尺寸 mm ?150x?90x20T
最小進給 sec. 0.1μm
機臺尺寸
凈重/毛重(大約) kg 2800/3200
長x寬x高 mm 1872x1215x2380

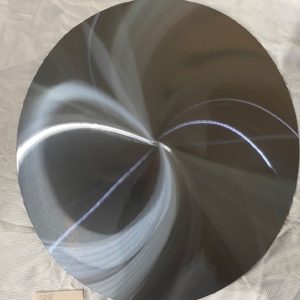

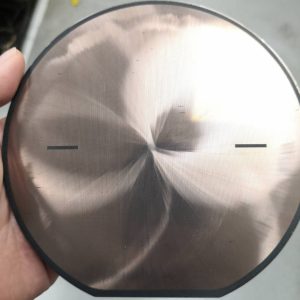

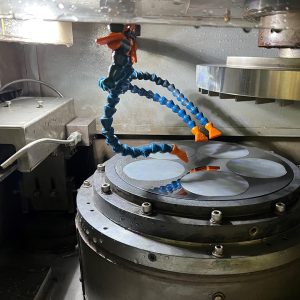

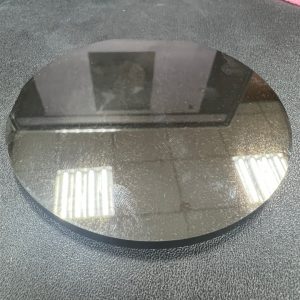

研磨應用

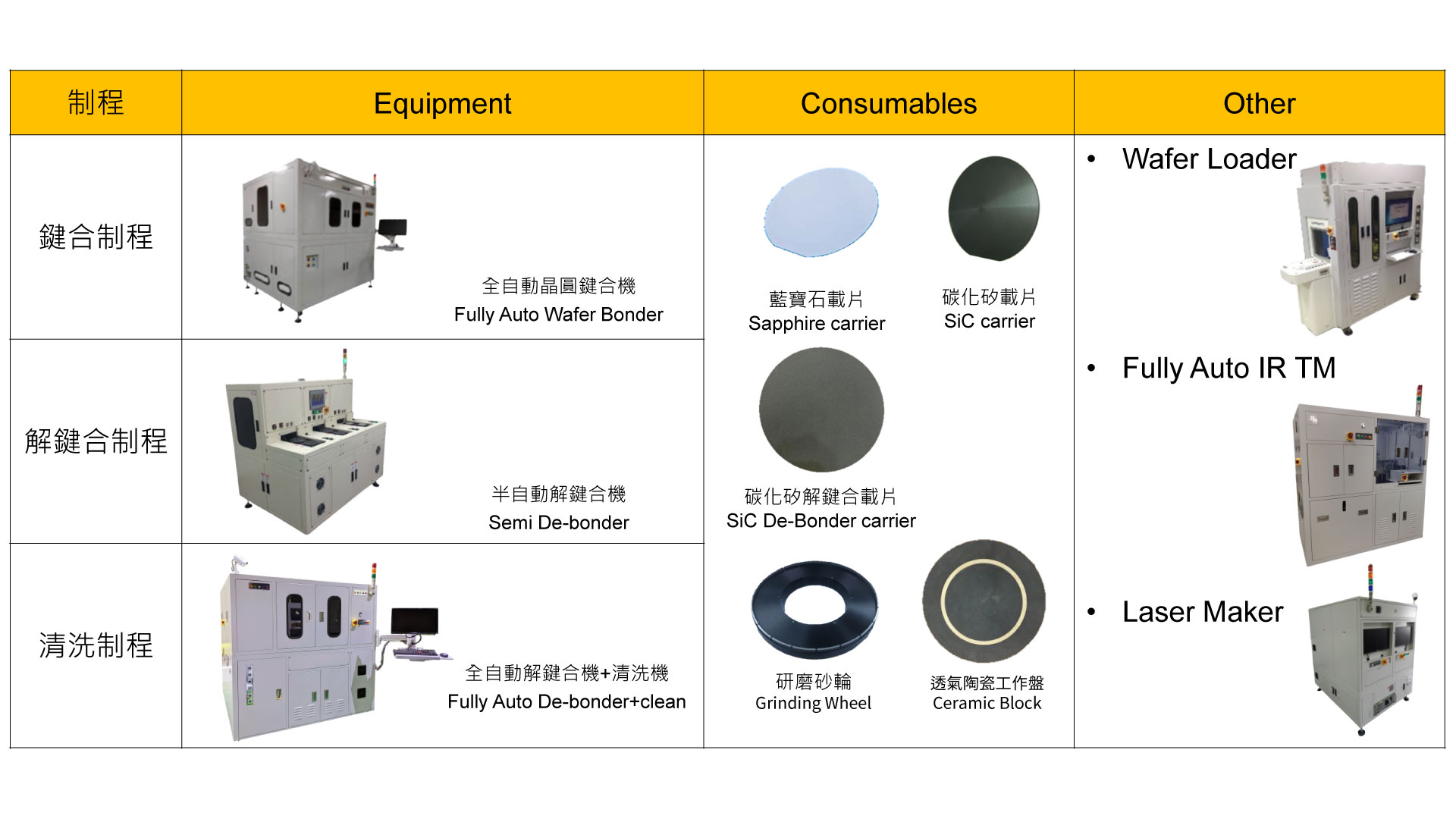

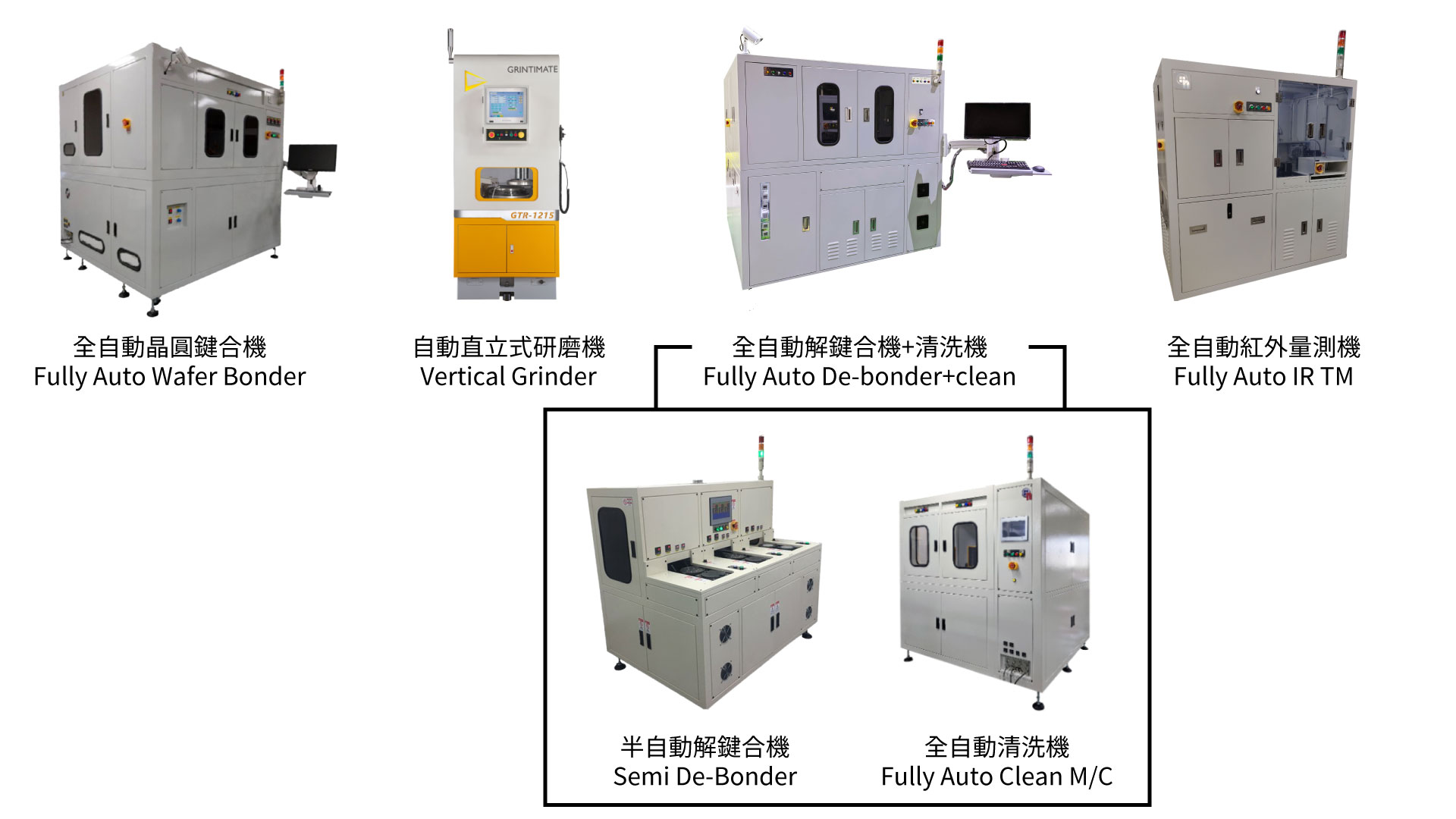

晶圓減薄 total Solution
