超高速液靜壓直進式外圓磨床

型號：CDC-065(100)

機臺特色

  • 砂輪頭座標配液靜壓主軸, 具備高精度、高剛性、高抗震性、高承載力及高壽命等優異特點。
  • 最佳軌道跨距設計, 提供極佳的工作臺支撐, 并確保工作臺的定位精度及重覆定位精度。
  • 工件頭座配置伺服馬達, 自動調速功能, 可保持工件在磨削過程中之加工精度與效率。
  • 機臺大面寬設計, 適合磨削心軸及航太加工件。
  • 可選配液靜壓直結式高速主軸, 最大線速度達120m/s, 適合CBN砂輪高速磨削、高移除率。

規格表

機型 單位 UNIT CDC-065 CDC-100
控制器 Fanuc 0i-TF Fanuc 0i-TF
加工能力
兩頂心間最大距離 mm 650 1000
工作臺最大旋徑 mm 400 400
工件最大荷重 kg 150 150
工件研磨最大外徑 mm 380 380
砂輪
砂輪尺寸(外徑x寬x孔徑) mm ?455x50x?152.4 ?455x50x?152.4
主軸最高轉速 rpm 2000 2000
砂輪最大線速度 m/sec 47 47
砂輪軸座
X軸移動行程 mm 200 200
工作主軸頭
頂針斜度 -- MT:4 MT:4
工件主軸轉速 rpm 25~500 25~500
尾座
頂針斜度 -- MT:4 MT:4
頂針型式 -- 油壓 Hydraulic 油壓 Hydraulic
尾座軸移動距離 mm 25 25
尾座前后調整距離 mm -- --
工作臺
Z軸移動行程 mm 800 1000
旋轉角度 deg -5° ~ 9° -5° ~ 9°
容量
靜壓主軸油箱 liter 60 60
潤滑循環油箱 liter 60 60
水箱 liter 160 160
機臺尺寸
凈重/毛重(大約) kg 4600/5200 4800/5400
長x寬x高 mm 3750x2685x2150 4160x2100x2250

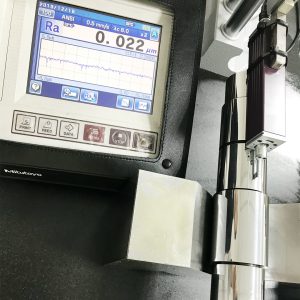

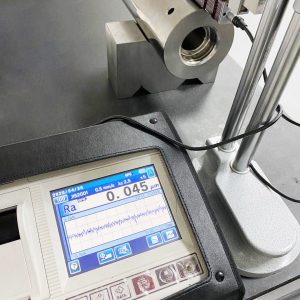

研磨應用
